 Modification et montage d'une echelle de toit

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Modification et montage d'une echelle de toit   Ven 2 Juin 2017 - 16:18

Je suis en train de me faire une tite échelle de toit a partir d'un modèle acheté dans le commerce.

Voici la base :

La problématique : sa passe pas avec ma galerie de toit et le montage d'origine est pas terrible.
Du coup découpe des pied :



Soudure d'écrou dans les tubes



Fabrication d'une entretoise pour l'articulation de l'échelle

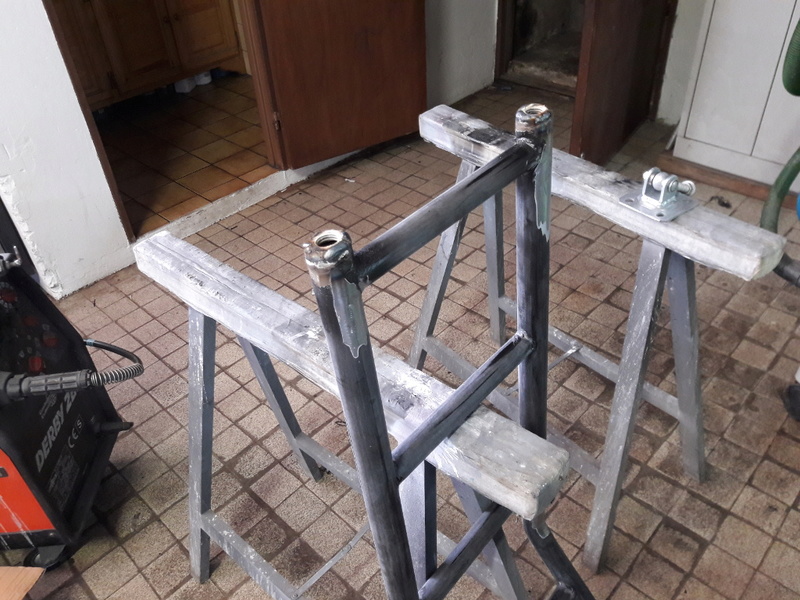

Voila le résultat brut.



Les pivots supérieur seront soudé sur la galerie et l'entretoise sera assemblé sur une platine vissé sur le hayon de coffre. To be continued...
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Peinture   Ven 2 Juin 2017 - 19:41

Primaire phosphatant et peinture noire brillante avec durcisseur lent pour pouvoir mettre des couches épaisse.


Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Sam 3 Juin 2017 - 19:18

Tadaaaaa !!!





Par contre, le hayon c'est du chewingum   du coup faudra que je renforce dans tout les sens !!
Revenir en haut Aller en bas
Matjack
Pour la vie
avatar

Date d'inscription : 11/01/2017
Nombre de messages : 687
Localisation : ST OMER dans le 62
Age : 38
Niva type, année : 2007 1.7I ess/GPL
Couleur : Vert-bleu. Jantes alu. En cours de remise en route. Prévu pour la chasse.....

MessageSujet: Re: Modification et montage d'une echelle de toit   Sam 3 Juin 2017 - 19:28

Tu es un champion, bravo
Revenir en haut Aller en bas
lion42
Nivanovitch
avatar

Date d'inscription : 04/03/2008
Nombre de messages : 6133
Localisation : saint victor sur loire 42
Age : 41
Niva type, année : 94 2,1 D , rehausse AV+7 et AR +9 ,pont AV a la grec ,BT trial 3 support a sortie renforcee ,direction assistee ,pont ar renforcé avec blocage et frein a disque , embrayage 215 mm
Couleur : bleu

MessageSujet: Re: Modification et montage d'une echelle de toit   Sam 3 Juin 2017 - 19:34

pas bon ton montage

l articulation sur la galerie et celle sur le hayon son contradictoire une des deux doit être souple un petit vérin ou un gros ressort

quand tu ouvre tu créé une tension normal que sa se déforme si tu renforce sa vas te pété a la gueule
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Sam 3 Juin 2017 - 19:51

lion42 a écrit:
pas bon ton montage

l articulation sur la galerie et celle sur le hayon son contradictoire une des deux doit être souple un petit vérin ou un gros ressort

quand tu ouvre tu créé une tension normal que sa se déforme si tu renforce sa vas te pété a la gueule
Tu te trompe, je sais faire un montage a entretoise, il n'y pas d'effort radial, la platine de montage supporte pratiquement qu'en cisaillement. Le secret c'est que les rotules de l'entretoise sont libre et les pivots supérieur aussi, du coup sa peut travailler. Avec les 3 points la répartition de l'effort est correct.
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Sam 3 Juin 2017 - 19:52

Matjack a écrit:
Tu es un champion, bravo
Merci je suis trop heureux d'avoir réussi ma peinture ! C'est une première pour moi !
Revenir en haut Aller en bas
Matjack
Pour la vie
avatar

Date d'inscription : 11/01/2017
Nombre de messages : 687
Localisation : ST OMER dans le 62
Age : 38
Niva type, année : 2007 1.7I ess/GPL
Couleur : Vert-bleu. Jantes alu. En cours de remise en route. Prévu pour la chasse.....

MessageSujet: Re: Modification et montage d'une echelle de toit   Sam 3 Juin 2017 - 19:57

Le principe de la fixer de la sorte sur la galerie, je trouve ça vraiment génial.....
Très bonne idee....!!!!
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Sam 3 Juin 2017 - 20:24

Matjack a écrit:
Le principe de la fixer de la sorte sur la galerie, je trouve ça vraiment génial.....
Très bonne idee....!!!!
Merci j'ai réfléchis longtemps, a voir si sa tient dans le temps, comme dis le hayon va travailler en cisaillement. En tout cas sa s'ouvre et se ferme comme un charme !
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Dim 4 Juin 2017 - 9:25

Encore des photos :


Revenir en haut Aller en bas
groink69
Nivanovitch
avatar

Date d'inscription : 04/11/2007
Nombre de messages : 6365
Localisation : 69 st-priest rhône
Niva type, année : 1600 année 1987
Couleur : beige

MessageSujet: Re: Modification et montage d'une echelle de toit   Dim 4 Juin 2017 - 10:59

tu as quand même fait une double erreur tactique dans le positionnement de tes support  Twisted Evil Twisted Evil Twisted Evil Twisted Evil


je ne donnerais pas de réponse tu le verras par toi même
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Dim 4 Juin 2017 - 12:05

groink69 a écrit:
tu as quand même fait une double erreur tactique dans le positionnement de tes support  Twisted Evil Twisted Evil Twisted Evil Twisted Evil


je ne donnerais pas de réponse tu le verras par toi même
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Dim 4 Juin 2017 - 12:10

Sérieusement sa troll dans le coin, c'est dur d'accepter qu'un jeunot peut faire des trucs correct.
Revenir en haut Aller en bas
groink69
Nivanovitch
avatar

Date d'inscription : 04/11/2007
Nombre de messages : 6365
Localisation : 69 st-priest rhône
Niva type, année : 1600 année 1987
Couleur : beige

MessageSujet: Re: Modification et montage d'une echelle de toit   Dim 4 Juin 2017 - 15:22

tu fais de belle realisation ,mais tu as encore des lacunes a combler !!

et malgré tes jeunes 32ans tu sembles faire fi de l'expérience des anciens !!!

Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Dim 4 Juin 2017 - 15:39

groink69 a écrit:
tu fais de belle realisation ,mais tu as encore des lacunes a combler !!

et malgré tes jeunes 32ans tu sembles faire fi de l'expérience des anciens !!!

c'est pas sa, je m'en fou pas de l'avis des autres (ancien ou non, l'age c'est dans la tête ) mais on ne vois pas tout sur les photos et c'est navrant de se faire critiquer a blanc. Du coup sa me fait rigoler (un peu jaune c'est vrai)
Comme je te l'avais déjà dis, je suis buté comme un âne !   (Comme mon truc de mettre un disjoncteur pour le treuil, sa marche nikel.)

Sinon le seul truc qui me gène maintenant c'est que la charnière inférieur de l'entretoise est un peu trop lâche en axial, du coup faudra que je rajoute des rondelles caoutchouc. J'ai pas non plus mis de joint sur le hayon, je vais découper une vielle chambre a air histoire de pas transformer le coffre en piscine...

J'ai caoutchouté les goupilles des pivot supérieur avec des manchons thermorétractable, pour absorber les vibration.

Coté résistance, le hayon c'est rigidifié simplement en serrant correctement les vis de la platine (j'ai une autre platine à l'intérieur pour un serrage en sandwich Laughing )

J'ai aussi un pote qui a une petite boite de découpe d'adhésif, je lui demanderais de me faire des rouleau de scotch noir à largeur des marches, sa protègera la peinture.
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Dim 4 Juin 2017 - 15:44

Mon fils et moi sur le toit, sa tient !

Revenir en haut Aller en bas
LADA2100
Pour la vie
avatar

Date d'inscription : 10/06/2009
Nombre de messages : 901
Localisation : 04
Niva type, année : niva stock
Couleur : blanche les 2

MessageSujet: Re: Modification et montage d'une echelle de toit   Mar 6 Juin 2017 - 17:34

la critique est aisée mais l'art est difficile, continue sur ta lancée, tu fais du beau boulot !
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Mar 6 Juin 2017 - 18:45

LADA2100 a écrit:
la critique est aisée mais l'art est difficile, continue sur ta lancée, tu fais du beau boulot !
merci !
Revenir en haut Aller en bas
Team Lada 80
Nivanovitch
avatar

Date d'inscription : 28/03/2012
Nombre de messages : 6768
Localisation : 80960 et La ou il y a un terrain pour faire du TT
Age : 49
Niva type, année : disco 200tdi délabré

MessageSujet: Re: Modification et montage d'une echelle de toit   Mar 6 Juin 2017 - 22:11

Nerob a écrit:
groink69 a écrit:
tu fais de belle realisation ,mais tu as encore des lacunes a combler !!

et malgré tes jeunes 32ans tu sembles faire fi de l'expérience des anciens !!!

c'est pas sa, je m'en fou pas de l'avis des autres (ancien ou non, l'age c'est dans la tête ) mais on ne vois pas tout sur les photos et c'est navrant de se faire critiquer a blanc. Du coup sa me fait rigoler (un peu jaune c'est vrai)
Comme je te l'avais déjà dis, je suis buté comme un âne !   (Comme mon truc de mettre un disjoncteur pour le treuil, sa marche nikel.)

Sinon le seul truc qui me gène maintenant c'est que la charnière inférieur de l'entretoise est un peu trop lâche en axial, du coup faudra que je rajoute des rondelles caoutchouc. J'ai pas non plus mis de joint sur le hayon, je vais découper une vielle chambre a air histoire de pas transformer le coffre en piscine...

J'ai caoutchouté les goupilles des pivot supérieur avec des manchons thermorétractable, pour absorber les vibration.

Coté résistance, le hayon c'est rigidifié simplement en serrant correctement les vis de la platine (j'ai une autre platine à l'intérieur pour un serrage en sandwich Laughing )

J'ai aussi un pote qui a une petite boite de découpe d'adhésif, je lui demanderais de me faire des rouleau de scotch noir à largeur des marches, sa protègera la peinture.

j ai du scotch noir gravilloné antidérapant si tu veux
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Mer 7 Juin 2017 - 7:57

Team Lada 80 a écrit:
Nerob a écrit:
groink69 a écrit:
tu fais de belle realisation ,mais tu as encore des lacunes a combler !!

et malgré tes jeunes 32ans tu sembles faire fi de l'expérience des anciens !!!

c'est pas sa, je m'en fou pas de l'avis des autres (ancien ou non, l'age c'est dans la tête ) mais on ne vois pas tout sur les photos et c'est navrant de se faire critiquer a blanc. Du coup sa me fait rigoler (un peu jaune c'est vrai)
Comme je te l'avais déjà dis, je suis buté comme un âne !   (Comme mon truc de mettre un disjoncteur pour le treuil, sa marche nikel.)

Sinon le seul truc qui me gène maintenant c'est que la charnière inférieur de l'entretoise est un peu trop lâche en axial, du coup faudra que je rajoute des rondelles caoutchouc. J'ai pas non plus mis de joint sur le hayon, je vais découper une vielle chambre a air histoire de pas transformer le coffre en piscine...

J'ai caoutchouté les goupilles des pivot supérieur avec des manchons thermorétractable, pour absorber les vibration.

Coté résistance, le hayon c'est rigidifié simplement en serrant correctement les vis de la platine (j'ai une autre platine à l'intérieur pour un serrage en sandwich Laughing )

J'ai aussi un pote qui a une petite boite de découpe d'adhésif, je lui demanderais de me faire des rouleau de scotch noir à largeur des marches, sa protègera la peinture.

j ai du scotch noir gravilloné antidérapant si tu veux
c'est très sympa merci mais je vais voir ce qu'il a, c'est une bonne idée l'antidérapant. Je l'ai aidé a choisir sa machine de découpe il y a quelque années, on peut vraiment faire des rouleaux de la largeur que l'on veux. Du coup sa serait parfait.
Revenir en haut Aller en bas
bird
Beaucoup
avatar

Date d'inscription : 14/06/2017
Nombre de messages : 80
Localisation : gard
Age : 43
Niva type, année : 1.7 GPL 2012 direction assistée
Couleur : vert métallique

MessageSujet: Re: Modification et montage d'une echelle de toit   Jeu 15 Juin 2017 - 20:07

Sympa ton échelle de toit, c'est du beau travail
Revenir en haut Aller en bas
Nerob
Pour la vie
avatar

Date d'inscription : 08/04/2017
Nombre de messages : 816
Localisation : 67130
Age : 32
Niva type, année : 1994
Couleur : Brossé...

MessageSujet: Re: Modification et montage d'une echelle de toit   Jeu 15 Juin 2017 - 20:12

bird a écrit:
Sympa ton échelle de toit, c'est du beau travail
merci
Revenir en haut Aller en bas
steeve25
Passionnément
avatar

Date d'inscription : 03/06/2017
Nombre de messages : 197
Localisation : 25
Niva type, année : 1.7 monopoint de 2001
Couleur : rouge

MessageSujet: Re: Modification et montage d'une echelle de toit   Ven 16 Juin 2017 - 4:30

Encore une fois je te dit bravo :applaud:ca fait beau !
Revenir en haut Aller en bas

Modification et montage d'une echelle de toit
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum de NivAventure, l'aventure en Lada Niva :: Forum de NivAventure :: Mécanique et technique-
Sauter vers:
